SSR-12 Siosiomaga puipuiga kasa insulatedring network switchgear
★RSA-12 siosiomaga puipuiga kasa insulated mama fesoʻotaʻiga switchgear o se ituaiga o numera mama fesoʻotaʻiga switchgear ma mea e puipuia ai le siosiomaga, insulation atoa, faamaufaailoga atoa, tau tamaoaiga ma le faagaoioiga talafeagai.
★ vaega conductive uma i le masini ua faapipiiina i totonu o se pusa uamea uamea faamaufaailogaina, ma le ea mago e pei o le insulation tino autu, o le faiga autu faaaoga arc gaogao tineia, ma le disconnector faaaogaina fausaga tulaga tolu.
★O le switchgear lata ane e fesoʻotaʻi i pasi faʻamaʻi.
★O le matagaluega lona lua faʻaaogaina tekinolosi faʻatautaia tuʻufaʻatasia, lagolago galuega faʻasalalau faʻamatalaga.
|
| Maualuluga ≤4000m(Fa'amolemole fa'ailoa mai le taimi e fa'aogaina ai meafaigaluega i se maualuga i luga aʻe o le 1000m ina ia oʻo i le tau o le tau ma le malosi o le potu ea e mafai ona fetuunai i le taimi o le gaosiga)
Susū Ambient |
| O le vevela o le siosiomaga Maualuluga maualuga:+50℃; Laʻititi vevela:-40 ℃; Ole averesi ole vevela ile 24h e le sili atu ile 35℃.
Siosiomaga Talosaga |
★Mafuaga tutusa o le vavae i luga ma lalo
Fa'ata'ita'iga mamanu fa'atusa e fa'aaogaina mo le tu'ufua pito i luga ma le tu'utasi pito i lalo. O vaega uma e mana'omia mo le fa'aogaina o masini ma sui e lautele, lea e fa'apu'upu'u ai le ta'amilosaga o gaosiga ma fa'afaigofie le pulega lelei. O kapoti lata ane e fesoʻotaʻi i le faʻalauteleina o le itu / faʻalautele luga.

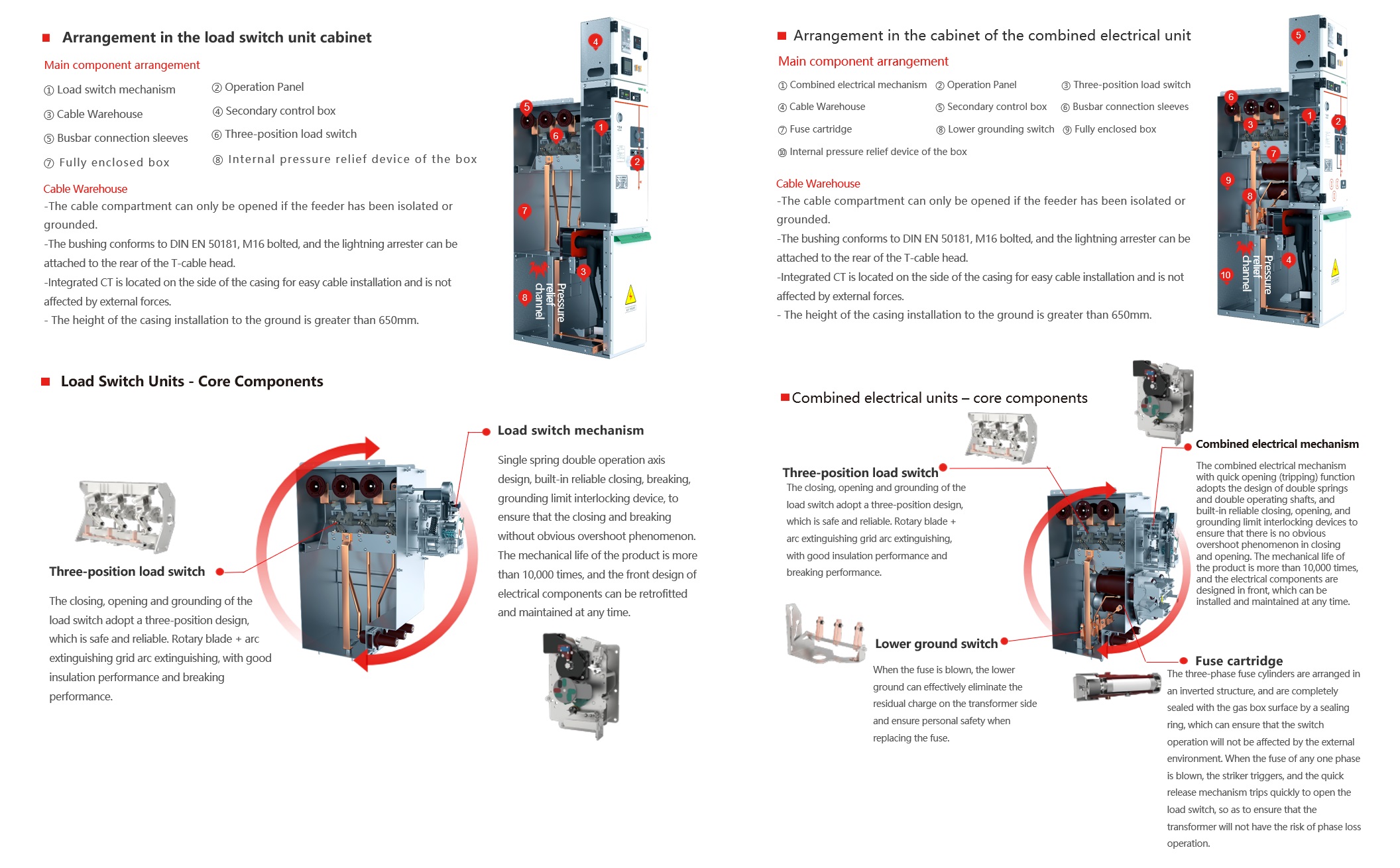

★ talone uaea
1. E faatoa mafai ona tatalaina le vaega o le uaea pe a tu'u'ese pe fa'avae le fafaga.
2. O le faʻamau e tausisia le DIN EN 50181 tulaga ma e tatau ona fesoʻotaʻi ma faʻamau M16. E mafai ona fa'afeso'ota'i le pu'e i tua o le ulu uaea T-foliga.
3.O le CT tuʻufaʻatasia o loʻo i luga o le pito i luga ole laiga, lea e faigofie mo le faʻapipiʻiina o le uaea ma e le afaina i malosiaga mai fafo.
4.O le maualuga mai le nofoaga faʻapipiʻi faʻapipiʻi i le eleele e sili atu i le 650mm.
★Alu fa'amama avega
I le tulaga o le faʻaletonu o le faʻaogaina o totonu, o le masini fesoasoani faʻapitoa faʻapipiʻi i le pito i lalo o le tino o le a otometi lava ona amata mo le faʻamama avega.

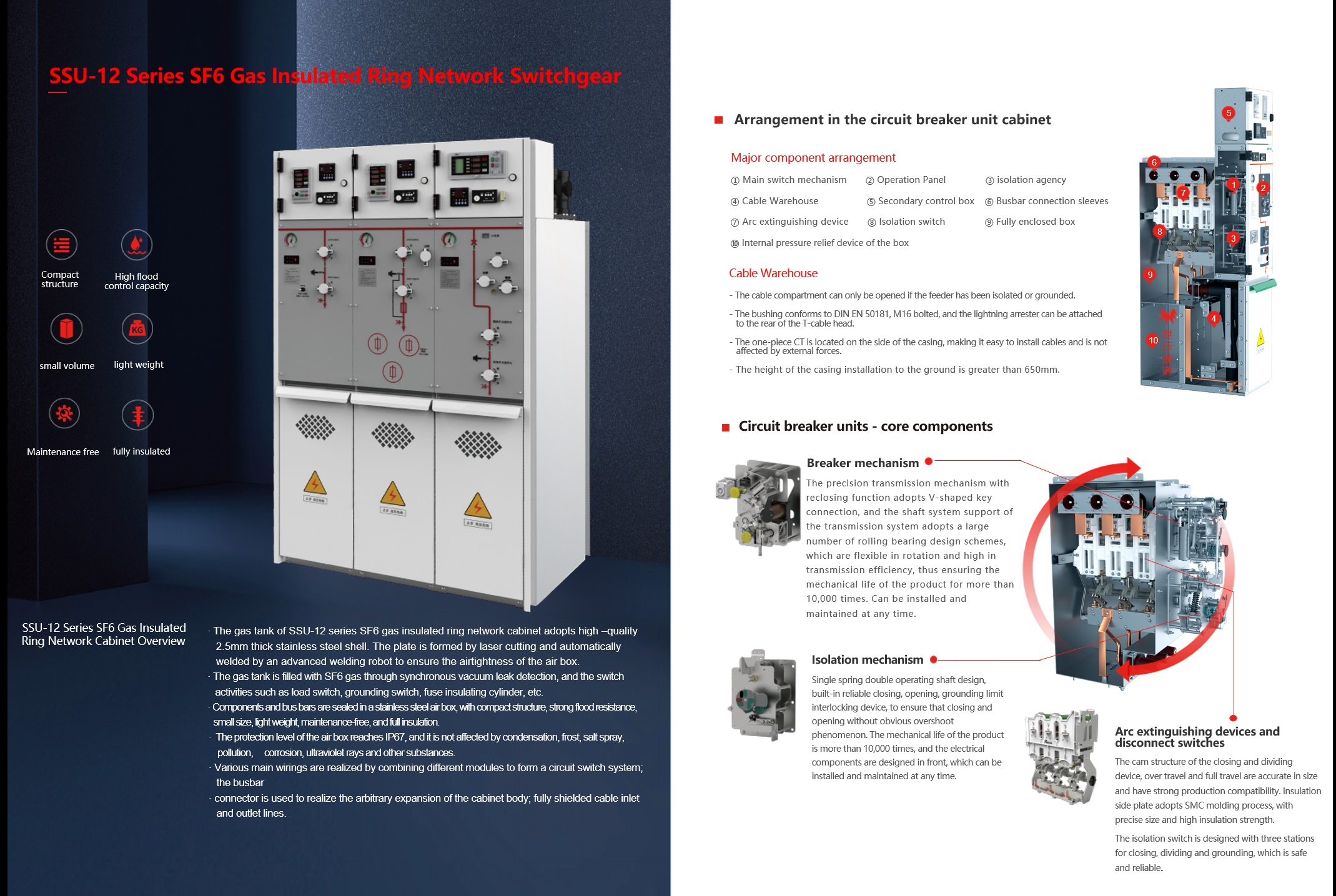

★Mesinia motumotu
O le sa'o sa'o fe'avea'i masini ma reclosing galuega e fesoʻotaʻi i V-foliga ki. O le lagolago o le faʻaogaina o le faʻaogaina o loʻo faʻaaogaina se numera tele o fuafuaga faʻapipiʻi taʻavale, lea e fetuutuunai i le taamilosaga ma maualuga i le felauaiga lelei, ina ia mautinoa ai le ola faʻainisinia o le oloa e sili atu i le 10000 taimi. O vaega eletise ua uma ona fuafuaina ma e mafai ona faʻapipiʻi ma tausia i soo se taimi.
★Fa'a'ese'ese masini
Fuafuaga tasi tautotogo lua faagaoioia oa mamanu, fausia-i totonu faatuatuaina tapunia, tatala, eleele tapulaa interlock masini, faamautinoa o le tapunia ma le tatalaina e leai se overshoot manino. O le ola faʻainisinia o le oloa e sili atu nai lo le 10000 taimi, ma o vaega eletise ua fuafuaina muamua, lea e mafai ona faʻapipiʻi ma tausia i soo se taimi.
★Arc tineia masini / motumotu
O le tapuni ma le tatalaina o masini faʻatasi ai ma le faʻapipiʻiina o le cam ua faʻaaogaina, ma o le fua o le sili atu o le paʻu ma le paʻu atoa e saʻo, ma o le gaosiga o fesoʻotaʻiga e malosi. O le faʻamau faʻapipiʻi itu e faʻaaogaina ai le faʻaogaina o le SMC, faʻatasi ai ma le saʻo saʻo ma le malosi maualuga. E tolu tulaga mamanu ua faʻaaogaina mo le tapunia, tatalaina ma le faʻavaeina o le disconnector, lea e saogalemu ma faʻalagolago.
★Mesinia motumotu
O le sa'o sa'o fe'avea'i masini ma reclosing galuega e fesoʻotaʻi i V-foliga ki. O le lagolago o le faʻaogaina o le faʻaogaina o loʻo faʻaaogaina se numera tele o fuafuaga faʻapipiʻi taʻavale, lea e fetuutuunai i le taamilosaga ma maualuga i le felauaiga lelei, ina ia mautinoa ai le ola faʻainisinia o le oloa e sili atu i le 10000 taimi. O vaega eletise ua uma ona fuafuaina ma e mafai ona faʻapipiʻi ma tausia i soo se taimi.
★Fa'a'ese'ese masini
Fuafuaga tasi tautotogo lua faagaoioia oa mamanu, fausia-i totonu faatuatuaina tapunia, tatala, eleele tapulaa interlock masini, faamautinoa o le tapunia ma le tatalaina e leai se overshoot manino. O le ola faʻainisinia o le oloa e sili atu nai lo le 10000 taimi, ma o vaega eletise ua fuafuaina muamua, lea e mafai ona faʻapipiʻi ma tausia i soo se taimi.
★Arc tineia masini / motumotu
O le tapuni ma le tatalaina o masini faʻatasi ai ma le faʻapipiʻiina o le cam ua faʻaaogaina, ma o le fua o le sili atu o le paʻu ma le paʻu atoa e saʻo, ma o le gaosiga o fesoʻotaʻiga e malosi. O le faʻamau faʻapipiʻi itu e faʻaaogaina ai le faʻaogaina o le SMC, faʻatasi ai ma le saʻo saʻo ma le malosi maualuga. E tolu tulaga mamanu ua faʻaaogaina mo le tapunia, tatalaina ma le faʻavaeina o le disconnector, lea e saogalemu ma faʻalagolago.
★Tolu tulaga motumotu
O le motumotu ua mamanuina i ni tulaga se tolu e puipuia ai le faʻaogaina sese. High performance disc spring e mautinoa ai le mautu o le faʻafesoʻotaʻi faʻamalosi ma e faʻamalosia i le mamanu o le faʻafesoʻotaʻi ma foliga tapuni, faʻamautinoa ai le faʻamaoni o le tapunia o le eleele.
★Tolu tulaga faaesea masini
O le tolu tulaga fa'avae masini fa'atasi ai ma le tapuni vave o lo'o fuafuaina i le tautotogo tasi ma lua fa'aoga tuto'atasi e aloese ai mai le fa'aogaina.
E mafai ona fa'atau ese'ese le vaega autu o le iunite, ma ua uma ona fetu'una'i vaega uma a'o le'i tu'uina atu, o lea e le mana'omia ai e tagata fa'atau le toe debug.
E na'o le tagata fa'atau e mana'omia le fa'apipi'iina o le vaega autu i totonu o le kapeneta mo le fa'amae'aina.
O la matou kamupani e tu'uina atu i tagata fa'atau le tele o ata o le kapeneta, fa'ata'ita'iga lona lua, tusi tusi oloa, mea fa'alauiloa, fa'atalanoaga fa'apitoa ma isi auaunaga e leai se totogi.

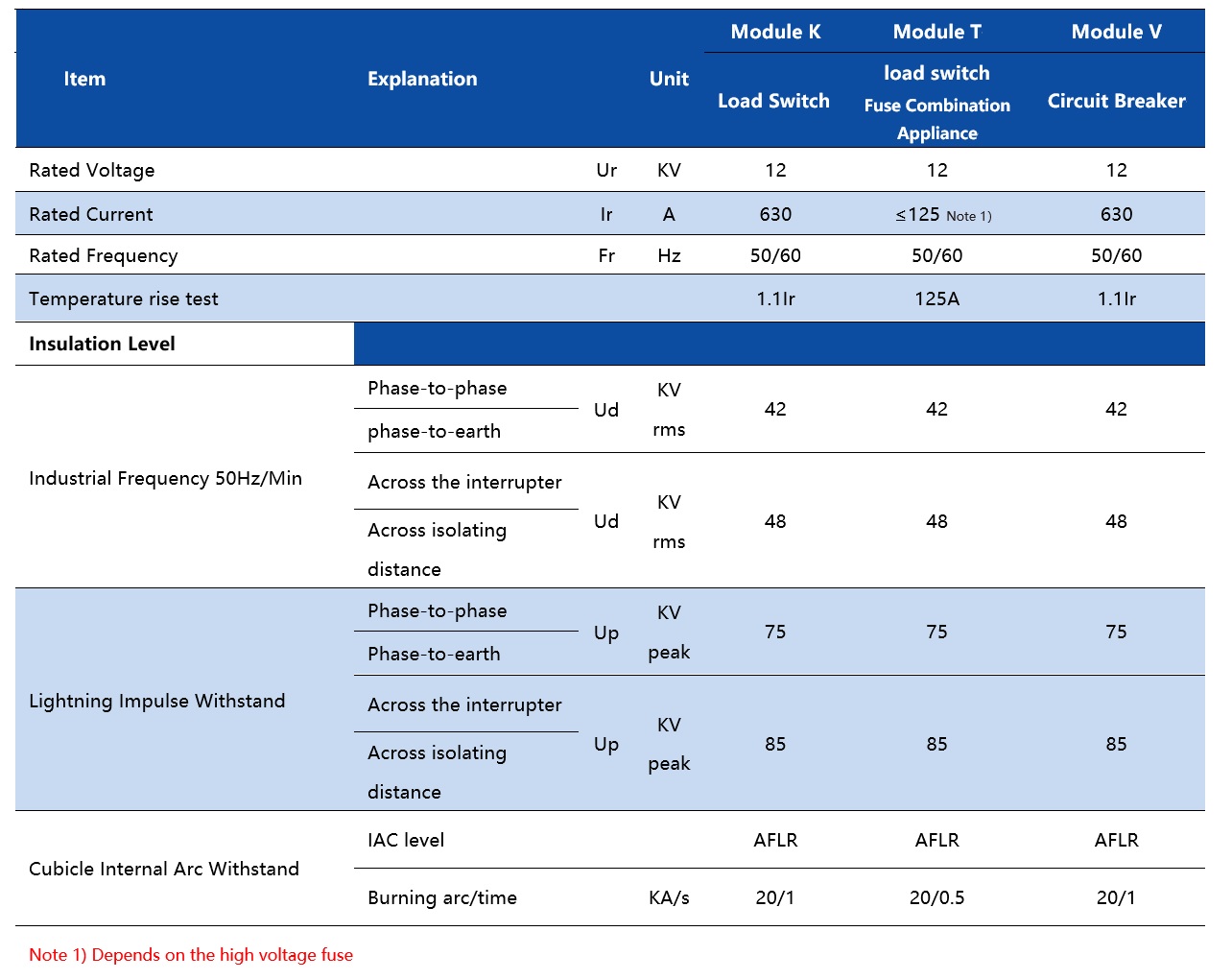

| Parameter | ||
| 1 | Fua fa'atatau/Value/Value | 50Hz/12kV/630A |
| 2 | Fa'atatauina mo se taimi pupuu e tetee atu i le taimi nei | 20kA/4s |
| 3 | Fa'atatau ole malosi ole taimi ole malosi e fa'afefeteina | 42/48kV |
| 4 | Fa'ailoga uila e fa'afitia le voltage | 75/85kV |
| 5 | Vaega gau o le fa'aauauina o galuega | LSC 2B |
| 6 | Tulaga arc i totonu | Fa'atulaga fa'asaga i le puipui IAC A FL 20kA/1S |
| Fa'atulaga mai le puipui IAC A FLR 20kA/1S | ||
| 7 | Puipuiga tulaga ole ki/kapeneta | IP67/IP41 |
| Siosiomaga | ||
| 1 | O le vevela o le siosiomaga | -40 ℃ ~ 60 ℃ (Faʻapitoa i lalo -25 ℃) |
| 2 | Susū fa'atusa | ≦95% |
| 3 | Maualuluga | ≦4000m |
| 4 | Anti-seismic | Vasega 8 |
| 5 | Aemaise lava talafeagai mo le laufanua, gataifale, alpine, maualuga filogia ma isi vaega. | |
| ※RSA-12 siosiomaga-puipuiga kasa insulated ring network switchgear o le a le i ai le mamafa o le ea faasolosolo faʻaitiitia e pei o le SF6 ki i le maualalo o le vevela, ma o le a faʻaauau pea ona faʻaitiitia le faʻaogaina i le faagasologa atoa, e oʻo atu ai i le faʻaogaina o le faʻaogaina. | ||
| Tulaga fa'atonu
| ||
| GB 3906-2006 | 3.6kV ~ 40.5kV AC uamea faʻapipiʻiina Switchgear ma Pulea Meafaigaluega | |
| GB/T 11022-2011 | Manaoga Fa'ainisinia masani mo Suiga Voltage Maualuga ma Tulaga Fa'atonu Mea Fa'atonu | |
| GB 3804-2004 | 3.6kV ~ 40.5kV High Voltage AC Load Suiga | |
| GB 1984-2014 | Vaava'a Va'ava'a AC Voltage maualuga | |
| GB 1985-2014 | Ta'oto'otoga AC High Voltage ma Su'e Fa'ele'ele | |
| GB 3309-89 | Su'ega Fa'ainisinia ole Suiga Voltage Maualuluga ile vevela ole potu | |
| Tulaga fa'atonu | ||
| GB 13540-2009 | Manaoga seismic mo le maualuga-voltage switchge ma mea e pulea ai | |
| GB/T 13384-2008 | Tulaga Fa'ainisinia Lautele mo le Fa'aputuina o Oloa Fa'ainisinia ma Eletise | |
| GB/T 13385-2008 | Fa'apipi'i Tusi Mana'oga | |
| GB/T 191-2008 | Fa'apipi'i Fa'ailoga Ata mo le teuina ma felauaiga | |
| GB 311.1-2012 | Fa'amaopoopoina o le Insulation Vaega 1 Fa'amatalaga, Fa'avae ma Tulafono | |
